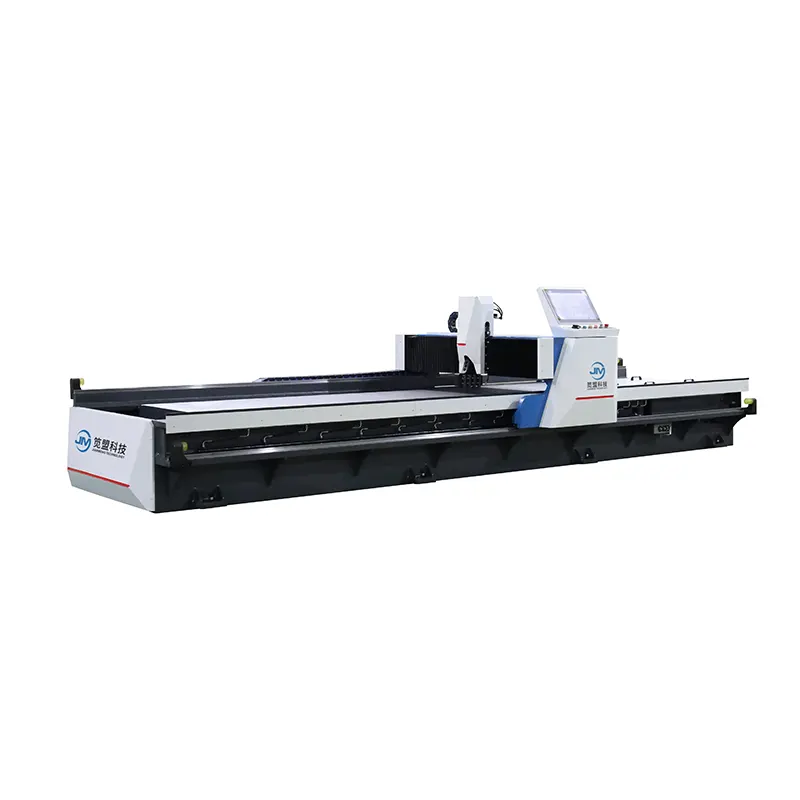

Máy phay rãnh đôi hình chữ V nằm ngang

Máy tạo rãnh đôi truyền động ngang hình chữ V của nhà sản xuất máy tạo rãnh chữ v chuyên nghiệp JM tại Trung Quốc, chiếc máy này hỗ trợ xẻ rãnh điểm cố định, xử lý các công việc khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

Máy tạo rãnh hình chữ V dẫn động kép nằm ngang bền bỉ được sản xuất bởi JM, nhà sản xuất máy tạo rãnh chữ V tại Trung Quốc. Máy tạo rãnh hình chữ V dẫn động kép nằm ngang có hệ thống điều khiển số 5 trục và điều khiển servo cho phép tự động hóa hoàn toàn, cuối cùng là nâng cao độ chính xác của nguyên công xẻ rãnh.

Tính năng sản phẩm:

1. Hệ thống điều khiển năm trục, với màn hình cảm ứng công nghiệp, theo dõi trạng thái máy tạo rãnh hình chữ V dẫn động kép ngang theo thời gian thực.

2. Thanh ngang của máy tạo rãnh hình chữ V dẫn động kép ngang được dẫn động bằng động cơ servo kép, được trang bị bộ giảm tốc hành tinh công suất cao kép, chạy êm.

3. Điều khiển servo hoàn toàn để có độ chính xác định vị và tốc độ vận hành cao hơn.

4. Máy tạo rãnh hình chữ V dẫn động kép nằm ngang hỗ trợ tạo rãnh điểm cố định, xử lý các công việc không giống nhau.

Thông số kỹ thuật của Máy phay rãnh chữ V dẫn động đôi nằm ngang

Khả năng xử lý	Chiều dài xử lý	2500mm	3200mm	4000mm	6000mm
	Chiều rộng xử lý	1250/1500mm	1250/1500mm	1250/1500mm	1250/150mm
	Độ dày gia công	0,4-5,0mm	0,4-5,0mm	0,4-50mm	0,4-50mm
	Khoảng cách cạnh tối thiểu	8 mm	8 mm	8 mm	8 mm
Tốc độ xử lý	Giàn (trục X)	0-120 m/phút	0-120m/phút	0-120 m/phút	0-120m/phút
	Chuyển động của giá đỡ dụng cụ (trục YI)	0-60 m/phút	0-60 m/phút	0-60 m/phút	0-60 m/phút
	Kẹp di chuyển (trục Y2)	0-60 m/phút	0-60 m/phút	0-60 m/phút	0-60 m/phút
	Giá đỡ dụng cụ (trục Z) lên xuống	0-10 m/phút	0-10 m/phút	0-10 m/phút	0-10m/phút
Độ chính xác xử lý	Lỗi định vị lặp đi lặp lại của trục định vị	0,015mm	0,015mm	0,015mm	0,015mm
Độ chính xác xử lý	Độ phân giải tối thiểu của trục định vị	0,001mm	0,001mm	0,001mm	0001mm
Bàn	Độ phẳng của bàn	± 0,03mm	± 0,03mm	± 0,03mm	±0,03 mm
bên ngoài kích thước	Chiều dài	4400mm	5100mm	5900 mm	7900mm
	Chiều rộng xử lý	2000/2250mm	2000/2250mm	2000/2250mm	2000/2250mm
	Chiều cao	1550mm	1550 mm	1550 mm	1550mm

Linh kiện của máy phay rãnh chữ V dẫn động kép nằm ngang

- Hệ thống CNC màn hình cảm ứng lớn: Đài Loan Superior

- Động cơ servo: Cao cấp Đài Loan

- Hộp giảm tốc hành tinh: Liming Đài Loan

- Phần tử phốt xi lanh: Valqua Nhật Bản

- Công tắc tiệm cận: Omron Nhật Bản

- Công tắc điều hòa đơn/đôi: France Schneider

- Contactor AC: France Schneider

- Nút bấm: Pháp Schneider

- Cầu dao: France Schneider

- Rơle nhiệt: France Schneider

- Rơle vi mô: Pháp Schneider

- Dao hợp kim: Korloy Hàn Quốc

- Ray dẫn hướng tuyến tính hạng nặng: TBI Đài Loan

- Cáp máy công cụ: Đức Igus

Ngành ứng dụng:

Máy tạo rãnh hình chữ V dẫn động kép nằm ngang cung cấp các giải pháp tạo rãnh chất lượng cao cho các ngành công nghiệp dưới đây:

- Trang trí kiến trúc

- Phòng tắm

- Bảng hiệu quảng cáo

- Gia công inox

- Thiết bị thang máy
