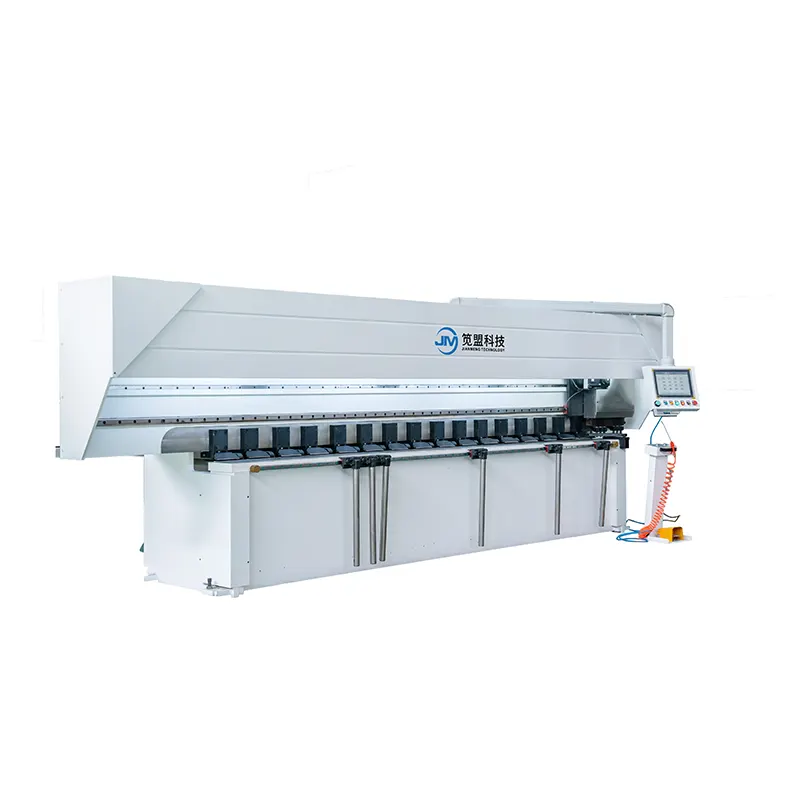

Nhà sản xuất Máy xẻ rãnh chữ V tốc độ cao dọc JM tại Trung Quốc có xưởng sản xuất giá đỡ tiêu chuẩn, với lợi thế cốt lõi là đổi mới công nghệ. Máy tạo rãnh chữ V tốc độ cao theo chiều dọc của nó được sử dụng để xử lý các tấm gương.
Máy xẻ rãnh chữ V tốc độ cao thẳng đứng của JM được cấu tạo bởi bệ máy, dầm ngang, trục lưỡi dao, hệ thống CNC, hệ thống ép tấm thủy lực, khí nén và hệ thống làm mát.
1. Nền tảng vận hành tích hợp, làm nguội bề mặt tần số cao, độ cứng cao, không để lại dấu vết khi xử lý tấm gương.
2. Toàn bộ cấu trúc được thiết kế theo chiều dọc. Hàn toàn bộ tấm thép và kết nối bu lông cường độ cao. Sức đề kháng mạnh mẽ.
3. Cấu trúc kiểu khung được kết nối bằng bu lông cường độ cao.
4. Thước đo phía sau của máy xẻ rãnh chữ V tốc độ cao thẳng đứng được dẫn động bằng thanh vít đôi và ray dẫn hướng đôi, hoạt động ổn định và định vị chính xác.
Khả năng xử lý | Chiều dài xử lý | 2500mm | 3200mm | 4000mm | 6000mm |
Chiều rộng xử lý | 1250/1500mm | 1250/1500mm | 1250/1500mm | 1250/150mm | |
Độ dày gia công | 0,4-5,0mm | 0,4-5,0mm | 0,4-50mm | 0,4-50mm | |
Khoảng cách cạnh tối thiểu | 8mm | 8mm | 8mm | 8mm | |
Tốc độ xử lý | Giàn (trục X) | 0-120 m/phút | 0-120m/phút | 0-120 m/phút | 0-120m/phút |
Chuyển động của giá đỡ dụng cụ (trục YI) | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | |
Kẹp di chuyển (trục Y2) | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | |
Giá đỡ dụng cụ (trục Z) lên xuống | 0-10 m/phút | 0-10 m/phút | 0-10 m/phút | 0-10m/phút | |
Độ chính xác xử lý | Lỗi định vị lặp đi lặp lại của trục định vị | 0,015mm | 0,015mm | 0,015mm | 0,015mm |
Độ phân giải tối thiểu của trục định vị | 0,001mm | 0,001mm | 0,001mm | 0001mm | |
Bàn | Độ phẳng của bàn | ± 0,03mm | ± 0,03mm | ± 0,03mm | ±0,03 mm |
bên ngoài
|
Chiều dài | 4400mm | 5100mm | 5900 mm | 7900mm |
Chiều rộng xử lý | 2000/2250mm | 2000/2250mm | 2000/2250mm | 2000/2250mm | |
Chiều cao | 1550mm | 1550mm | 1550mm | 1550mm |
- Hệ thống điều khiển thủy lực: Janpan Yuken
- Động cơ servo: Cao cấp Đài Loan
- Công tắc tiệm cận: Omron Nhật Bản
- Hộp giảm tốc hành tinh: Liming Đài Loan
- Contactor AC: France Schneider
- Phần tử phốt xi lanh: Valqua Nhật Bản
- Hệ thống CNC màn hình cảm ứng lớn: Đài Loan Superior
- Rơle nhiệt: France Schneider
- Rơle vi mô: Pháp Schneider
- Cầu dao: France Schneider
- Nút bấm: Pháp Schneider
- Ray dẫn hướng tuyến tính hạng nặng: TBI Đài Loan
- Công tắc điều hòa đơn/đôi: France Schneider
- Cáp máy công cụ: Đức Igus
Hỏi: Máy khía rãnh chữ V tốc độ cao dọc có thể được lắp đặt dưới thời tiết nóng không?
Đ: Vâng.
Hỏi: Bạn có chứng chỉ nào cho máy khía rãnh chữ V tốc độ cao dọc của mình?
Đáp: CE, ISO
Q: Còn dịch vụ sau bán hàng thì sao?
Trả lời: Từ lập kế hoạch và bắt đầu dự án, đến theo dõi sản xuất và đào tạo vận hành, đến bảo trì thiết bị, lựa chọn và bảo trì phụ tùng, chúng tôi có thể cung cấp các dịch vụ chu đáo.
