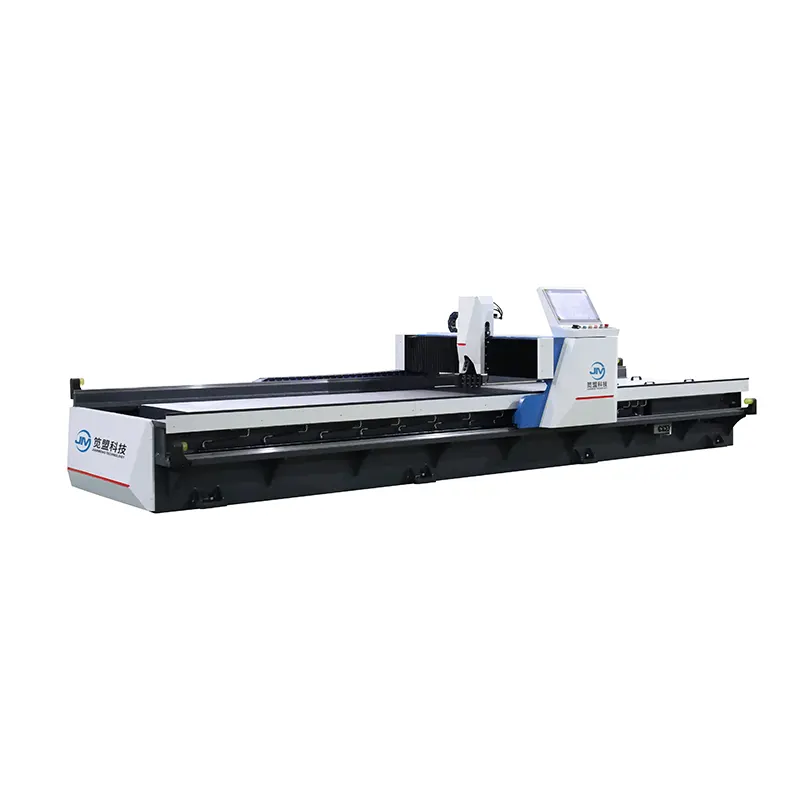

Máy cắt rãnh chữ V tốc độ cao ngang CNC là thiết bị cắt rãnh chữ V chuyên nghiệp của JM, nhà sản xuất Trung Quốc với nhiều loại máy tạo rãnh chữ V nhất. Với tỷ lệ sử dụng từ trung bình đến thấp, máy cắt rãnh chữ V tốc độ cao nằm ngang CNC có hiệu quả kinh tế và hiệu quả chi phí cao.
thiết bị cắt được sản xuất bởi nhà sản xuất JM tại Trung Quốc. Thiết kế kiểu cổng của máy cắt rãnh chữ V tốc độ cao nằm ngang CNC tạo điều kiện cho việc bốc dỡ hiệu quả.
1. Giàn rãnh rãnh kim loại trên ray dẫn hướng đôi, chạy trơn tru với trạng thái làm việc của bàn.
2. Hệ thống điều khiển bốn trục, với màn hình cảm ứng công nghiệp, theo dõi thời gian thực trạng thái Máy cắt rãnh chữ V tốc độ cao ngang CNC.
3. Bàn làm việc của Máy cắt rãnh chữ V tốc độ cao ngang CNC được làm bằng hợp kim thấp và độ chính xác của bàn nằm trong khoảng 0,03mm.
4. Giá đỡ dụng cụ đa năng của Máy cắt rãnh chữ V tốc độ cao ngang CNC có thể đáp ứng các yêu cầu kẹp của nhiều dụng cụ cắt khác nhau.
5. Máy xẻ rãnh v tốc độ cao ngang CNC trang bị mặt phẳng mở, dễ dàng sử dụng cốc hút để bốc dỡ.
Khả năng xử lý | Chiều dài xử lý | 2500mm | 3200mm | 4000mm | 6000mm |
Chiều rộng xử lý | 1250/1500mm | 1250/1500mm | 1250/1500mm | 1250/150mm | |
Độ dày gia công | 0,4-5,0mm | 0,4-5,0mm | 0,4-50mm | 0,4-50mm | |
Khoảng cách cạnh tối thiểu | 8mm | 8mm | 8mm | 8mm | |
Tốc độ xử lý | Giàn (trục X) | 0-120 m/phút | 0-120m/phút | 0-120 m/phút | 0-120m/phút |
Chuyển động của giá đỡ dụng cụ (trục YI) | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | |
Kẹp di chuyển (trục Y2) | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | 0-60 m/phút | |
Giá đỡ dụng cụ (trục Z) lên xuống | 0-10 m/phút | 0-10 m/phút | 0-10 m/phút | 0-10m/phút | |
Độ chính xác xử lý | Lỗi định vị lặp đi lặp lại của trục định vị | 0,015mm | 0,015mm | 0,015mm | 0,015mm |
Độ phân giải tối thiểu của trục định vị | 0,001mm | 0,001mm | 0,001mm | 0001mm | |
Bàn | Độ phẳng của bàn | ± 0,03mm | ± 0,03mm | ± 0,03mm | ±0,03 mm |
bên ngoài
|
Chiều dài | 4400mm | 5100mm | 5900 mm | 7900mm |
Chiều rộng xử lý | 2000/2250mm | 2000/2250mm | 2000/2250mm | 2000/2250mm | |
Chiều cao | 1550mm | 1550mm | 1550mm | 1550mm |
- Hệ thống CNC màn hình cảm ứng lớn: Đài Loan Superior
- Công tắc tiệm cận: Omron Nhật Bản
- Hệ thống điều khiển thủy lực: Janpan Yuken
- Phần tử phốt xi lanh: Valqua Nhật Bản
- Công tắc điều hòa đơn/đôi: France Schneider
- Động cơ servo: Cao cấp Đài Loan
- Hộp giảm tốc hành tinh: Liming Đài Loan
- Contactor AC: France Schneider
- Dao hợp kim: Korloy Hàn Quốc
- Ray dẫn hướng tuyến tính hạng nặng: TBI Đài Loan
- Rơle nhiệt: France Schneider
- Cáp máy công cụ: Đức Igus
- Rơle vi mô: Pháp Schneider
- Cầu dao: France Schneider
- Gia công inox
- Đồ dùng nhà bếp
- Phòng tắm
- Trang trí kiến trúc
- Bảng hiệu quảng cáo
- Ngành cửa
- Thiết bị thang máy
- Sản phẩm phần cứng
Q: Bạn có hướng dẫn cài đặt chi tiết và chuyên nghiệp không?
Đ: Vâng. Chúng tôi có hướng dẫn sử dụng chuyên nghiệp và video hướng dẫn.
Hỏi: Bạn có thể cử nhân viên của mình lắp đặt Máy cắt rãnh chữ V tốc độ cao ngang CNC cho chúng tôi không?
Đ: Vâng. Chúng tôi có thể sắp xếp các kỹ sư của chúng tôi để cung cấp dịch vụ tại chỗ nếu bạn cần.
Hỏi: Bạn có thể thiết kế Máy cắt rãnh chữ V tốc độ cao ngang CNC theo kích thước của chúng tôi không?
Đ: Vâng. Chúng tôi có thể thiết kế thiết bị theo yêu cầu của bạn.
